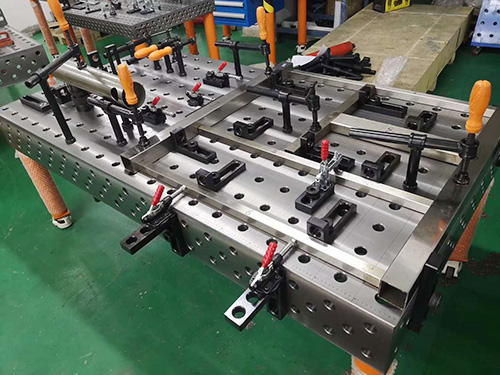

三维柔性焊接工装平台

三维柔性焊接工装平台是专为焊接自动化生产打造的模块化、可重构作业载体，以“细致定位+速度适宜换型+焊接适配”为核心，通过标准化组件的灵活组合，满足不同规格、形状焊接工件的定位装夹需求，广泛应用于汽车车身及零部件、工程机械结构件、轨道交通装备、农机配件等多品类产品的批量焊接，是衔接焊接机器人与工件的核心枢纽，助力企业实现焊接生产线的柔性化升级。

平台主体采用较高强度Q355B合金结构钢与耐磨(以实际报告为主)合金铸铁复合制造，框架经机器人满焊成型后，通过高温退火+振动时效双重工艺尺度取消焊接内应力，确认在焊接高温、重载工况下的结构刚性与抗变形能力，长期使用平面度误差可控制在0.05mm/m以内；台面及侧立面选用耐磨(以实际报告为主)抗冲击钢板，经整体淬火+回火处理后表面硬度提升至HRC60以上，能效果好抵御焊接飞溅烧蚀、工装频繁拆装磨损及金属碎屑冲击，同时表面采用防静电(以实际报告为主)喷涂处理，减少焊接粉尘吸附，延长平台使用寿命。核心设计亮点在于全维度焊接一对一孔系，台面、侧面及端面按50mm/100mm标准间距分布精密螺纹孔，孔径兼容M12-M24规格，可无缝适配焊接一对一速度适宜夹具、防磁定位销、耐高温(以实际报告为主)支撑立柱、角度调节臂等百余种工装组件，实现“一平台覆盖多品类焊接工件”。

结构设计上，三维柔性焊接工装平台兼顾“柔性化”与“焊接适配性”。模块化框架支持单台独立作业，也可多台横向拼接、纵向叠加，灵活扩展作业面积，满足小型精密焊缝到大型构件整体焊接的需求；配备的三维可调支撑模块、360°旋转定位机构、倾斜角度锁紧夹具，可在X、Y、Z三轴及旋转维度实现工件的多姿态固定，让焊接机器人能对工件内外侧、正反面焊缝进行无死角焊接，避免二次装夹导致的精度偏差；针对焊接工艺特性，平台增设防飞溅挡板安装槽、烟尘收集接口，可按需搭配焊接烟尘净化装置，减少飞溅对设备的损伤，实际效果为主车间作业环境；部分优良机型集成气动锁紧与智能定位系统，通过压力传感器反馈装夹力度，配合焊接机器人控制系统实现夹具自动开合与定位精度实时补偿，定位误差可控制在±0.03mm以内，大幅提升焊接一致性。

相较于传统一对一焊接工装与普通柔性平台，三维柔性焊接工装平台的核心竞争力体现在三大维度：一是换型效率提升90%，无需为新工件设计制造一对一工装，仅通过组件重组即可完成装夹切换，将产品换型时间从数天缩短至数小时，适配多品种、小批量生产需求；二是焊接成本降低70%，标准化组件可重复使用、跨平台通用，减少一对一工装的设计、制作与存储成本，同时细致定位降低焊接返修率；三是焊接适配性较强，兼容弧焊、点焊、激光焊等多种焊接工艺，适配焊接机器人、半自动焊机、人工焊接等不同作业模式，满足从精密小件到重型构件的全场景焊接需求。

安装与维护需遵循焊接专项规范，安装时需将平台固定于防震滑地基，通过精度适宜水平仪与可调防震垫铁完成水平度（误差≤0.04mm/m）与垂直度校准，确认定位基准与焊接机器人轨迹平行；与焊接机器人对接时，需完成工装坐标系与机器人坐标系的细致标定，通过激光跟踪仪校验定位偏差，保护焊接轨迹与焊缝位置的一致性；使用过程中，需定期清理孔系内的焊接飞溅、铁屑及油污，用一对一耐高温(以实际报告为主)疏通工具维护定位孔精度，检查工装组件的锁紧状态与耐磨(以实际报告为主)层磨损情况，及时更换烧蚀、变形或精度超标的夹具、定位销；长期停用的平台需对工作面及孔系涂抹焊接一对一防锈油，覆盖阻燃防尘保护膜，置于干燥通风、无腐蚀性气体的环境中，避免高温、潮湿导致的锈蚀与结构变形，确认再次启用时的精度稳定性。
