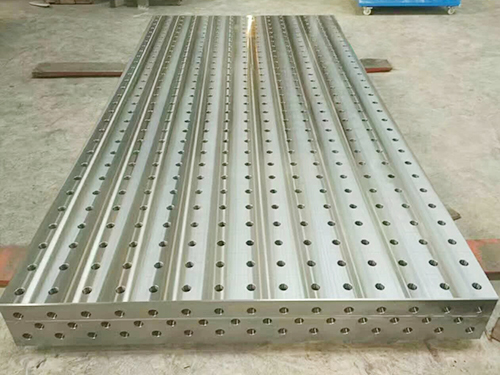

三维柔性焊接平台是面向精度适宜焊接生产的模块化作业载体，以 “全域定位 + 重载稳载 + 焊接适配” 为核心，打破传统平台仅能平面支撑的局限，通过全维度孔系布局与标准化组件兼容设计，实现对多规格、异形、大型焊接工件的细致定位与稳定承载，广泛应用于新能源汽车车架焊接、工程机械箱体组装、轨道交通转向架焊接、航空航天配件拼接等优良生产场景，是衔接焊接机器人、工装夹具与工件的核心枢纽，支撑焊接生产线的柔性化与自动化升级。
平台主体采用较高强度 Q460 合金结构钢整体焊接成型，经整体退火 + 振动时效 + 自然时效三重工艺取消内应力，确认在焊接高温循环、重载夹持工况下，台面平面度误差长期稳定在 0.03mm/m 以内；台面选用耐磨(以实际报告为主)抗冲击合金铸铁，经中频淬火 + 低温回火处理后，表面硬度达 HRC62 以上，耐焊接飞溅烧蚀温度可达 800℃，同时台面采用网格状加强筋设计，抗弯强度提升 50%，可承载单工位 5-20 吨重载工件无变形。核心创新在于全维度焊接一对一孔系，台面按 50mm 标准间距、侧立面按 100mm 标准间距分布精密螺纹孔，孔径兼容 M16-M28 规格，孔壁经氮化处理创新服务性能，可无缝适配三维柔性焊接夹具、速度适宜定位销、重载支撑块、旋转工作台等百余种工装组件，实现 “一平台搭建多品类焊接工位”。
结构设计上，平台创新服务焊接场景专属适配性。模块化框架支持单台独立使用，也可通过标准化拼接件实现多台横向扩展、纵向叠装，大的可拼接形成 10m×5m 较大作业面，满足大型构件整体焊接需求；台面边缘集成防飞溅导流槽与集渣槽，配合可速度适宜拆卸的防飞溅挡板，减少焊接飞溅对孔系与平台边缘的损伤；针对焊接烟尘问题，平台预留分布式烟尘收集接口，可与车间除尘系统对接，实时吸走焊接烟尘与无益气体，实际效果为主作业环境；部分优良机型搭载智能调平系统，通过压力传感器实时监测台面受力分布，自动调节可调垫铁高度，确认重载工件夹持时台面受力均匀，避免局部应力导致的定位偏差。
相较于传统焊接平台与普通柔性平台，该产品的核心差异化优势体现在三方面：一是全域定位能力较强，台面、侧立面、端面全维度孔系覆盖，支持工件的三维空间立体定位，适配复杂焊缝的多姿态焊接需求，无需额外搭建辅助支撑；二是稳载抗扰性能更优，三重时效工艺与较高强度材质组合，抵御焊接高温、振动、重载多重干扰，定位精度稳定性提升 60%，焊接件尺寸一致性误差控制在 ±0.05mm 以内；三是柔性扩展成本比较低，标准化孔系与组件兼容设计，支持工装夹具的速度适宜切换与重复利用，新产品换型时无需重构平台，仅需调整工装布局，换型成本降低 70%，同时平台可兼容不同口碑、类型的焊接机器人与柔性夹具，减少设备更换带来的二次投入。
安装与运维遵循焊接专项规范：安装时需将平台固定于钢筋混凝土防震地基，通过精度适宜电子水平仪与激光准直仪完成水平度（误差≤0.02mm/m）与垂直度校准，确认定位基准与焊接机器人轨迹平行；与焊接机器人对接时，需完成平台坐标系与机器人工具坐标系的细致标定，通过激光跟踪仪校验定位偏差，保护焊接轨迹与焊缝位置的一致性；使用过程中，需定期用高压水枪 + 一对一焊渣去除剂清理台面与孔系内的焊接飞溅、焊渣，用一对一通针维护孔系精度，检查拼接处锁紧螺栓的紧固状态；长期停用期间，需对台面及孔系涂抹高温防锈油，覆盖阻燃防尘罩，置于干燥通风、无腐蚀性气体的环境中，每 3 个月进行一次精度复测，确认再次启用时的性能稳定性。
