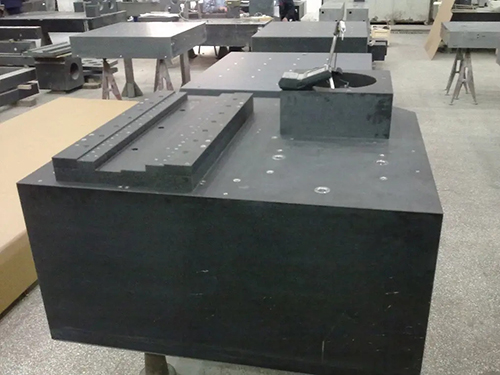

大理石构件

大理石构件是以花岗石为原料，经切割、粗磨、精磨、手工抛光等多道精密工序加工而成的精度适宜功能性部件。区别于常规的平板类量具，它可根据实际需求定制成导轨、立柱、基座、方箱、直角尺等多种结构形态，广泛应用于精密机床制造、三坐标测量机搭建、光学仪器支撑、半导体设备定位等对精度与稳定性要求高的行业。

该构件选择济南青、泰山青等较高密度花岗石原料，这类石材结晶细密均匀，无裂隙、无杂质，经过亿万年自然地质作用，内部应力全部释放，具备与生俱来的尺寸稳定性。其物理性能表现优异，密度可达2970-3070kg/m³，抗压强度好达2500-2600kg/cm²，肖氏硬度≥HS70，性能远超金属构件；同时热膨胀系数比较低，受环境温度变化影响微乎其微，在温差较大的工况下仍能保持结构与精度的稳定。

相较于金属构件，大理石构件拥有多项质量优良的核心优势：一是无磁性干扰，作为非金属材质，不会产生磁场，也不会被磁场磁化，特别适合半导体芯片检测、磁性元器件加工等对磁场敏感的场景；二是腐蚀老化性，耐酸耐碱，可抵御工业油污、化学试剂的侵蚀，且无需定期防锈保养，使用寿命可达数十年；三是绝缘性能优异，能效果优良隔绝电流干扰，是精密电子仪器、高压设备基座的理想选择；四是精度保持性强，工作面经超精密加工后粗糙度Ra≤0.3μm，即便长期使用出现轻微划痕，也不会影响整体精度，且受损部位仅会出现晶粒脱落，无塑性变形。

大理石构件的应用场景覆盖多个优良工业行业：在精密机床行业，可作为机床导轨、工作台面，保护机床运行的直线度与稳定性；在测量检测行业，是三坐标测量机、激光干涉仪的核心基座部件，为精度适宜测量提供优良基准；在光学与半导体行业，可定制为光刻机晶圆台、光学显微镜底座，凭借其稳定的物理特性，避免振动与温度变化对精密作业的干扰；在研究行业，还可作为量子实验平台、航天组件装配基座，满足优良研究工作对环境与精度的严苛要求。

加工与定制方面，大理石构件支持根据客户图纸进行个性化生产，可细致加工出T型槽、定位孔、螺纹孔、导轨槽等复杂结构，加工精度误差可控制在微米级。安装时需采用防震垫铁与三点支撑法进行调平，确认构件受力均匀；使用过程中严禁敲击、撞击，避免石材出现崩边、开裂；日常维护只需用无尘布蘸取无水乙醇擦拭表面，去除灰尘与杂质，长期存放需置于恒温恒湿、无振动的环境中，定期进行精度校验，保护其性能稳定。
