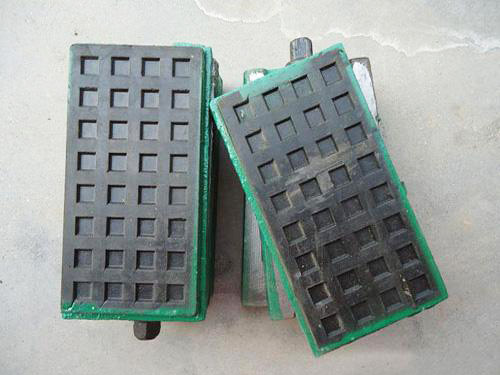

三层防震垫铁

三层防震垫铁是专为数控机床（加工中心、CNC车床、CNC铣床等）及重型精密设备设计的升级款调平减振部件，以“三层复合结构+双重减振+免固定安装”为核心特性，通过上层承载、中层调平、底层减振的一体化设计，实现微米级水平校准与高频振动效果好衰减，适配数控机床安装调试、楼上车间布局、生产线柔性迁移、精密加工减振等场景，尤其满足高速切削、高频运行设备对振动控制与安装灵活性的严苛要求，是兼顾加工精度保护、安装效率提升与使用成本优化的关键基础部件。

一、材质工艺：重载稳定与耐环境双保护

垫铁主体采用“HT200-300较高强度灰铸铁+丁腈合成橡胶”复合材质，铸铁层经“高温退火+自然时效”双重应力取消处理，内部组织致密无砂眼，抗压强度可达250-300MPa，单块承载能力涵盖600kg-10吨，组合使用可适配50吨级超重型数控机床，长期承载无长时间变形。核心减振层选用耐油脂、抗冷却剂的丁腈合成橡胶，硬度经细致配比（邵氏A 60-70度），既具备充足弹性衰减振动，又能保护支撑稳定性，避免机床运行时产生弹性漂移，同时橡胶层老化性、腐蚀，使用寿命较普通橡胶垫提升50%以上。铸铁表面经精磨+发黑/镀锌防锈处理，粗糙度Ra≤1.6μm，贴合间隙≤0.02mm，确认承载面受力均匀，适配车间潮湿多油环境。

二、结构创新：三层协同实现减振调平一体化

采用“上层承载盘+中层调平螺杆+底层减震垫”的三层复合结构，透彻区别于传统单层或双层垫铁，结构稳定性与位移控制精度显著提升。中层调平机构配备精度适宜调节螺杆（规格M14-M24），可实现3-15mm大范围高度调节，调节精度达0.01mm，能细致补偿地基高低差，确认数控机床工作台水平度误差≤0.02mm/m；上下层铸铁与中层橡胶垫通过高温硫化工艺牢固粘合，无脱落风险，橡胶层厚度经力学仿真优化（8-20mm），垂直挠度适中，振动衰减率高达40%-60%，可效果优良吸收机床高速切削产生的高频振动（10-500Hz），同时阻断外界环境振动传入，显著降低加工噪音（降噪量达15-25dB），提升零件尺寸精度与表面光洁度。底层增设滑纹理，无需设置地脚螺栓与地面固定，依靠自身重量与摩擦力即可保持稳定，使机床楼上安装、生产线柔性布局成为可能，同时支持混凝土、木质等多种地基平面适配，无需特别地基处理。

三、标准规格与定制化适配

1.常见标准规格

135×70×60mm：螺栓规格M14，可调高度5mm，单块承载力500kg，自身重量2.2kg

150×75×70mm：螺栓规格M14，可调高度5mm，单块承载力600kg，自身重量3.5kg

200×100×80mm：螺栓规格M16，可调高度8mm，单块承载力1200kg，自身重量6.8kg

240×120×100mm：螺栓规格M18，可调高度10mm，单块承载力3000kg，自身重量9.8kg

300×140×110mm：螺栓规格M18，可调高度12mm，单块承载力4000kg，自身重量16kg

400×250×110mm：螺栓规格M24，可调高度15mm，单块承载力5000kg，自身重量50kg

2.定制化服务

可根据数控机床型号（立式加工中心、龙门机床、CNC车床等）、重量分布及安装空间，定制特别长宽尺寸（大的单块尺寸可至400×250×120mm）、承载规格（大的单块承载力达5吨）及螺杆长度，满足较大型设备的支撑减振需求；针对无地脚安装孔设备（如磨床、调整机、炼胶机），可提供专属适多个地区案。

四、核心优势：四大维度赋能现代制造

双重减振较高效：三层结构配合一对一丁腈橡胶垫，既衰减机床自身振动外传，又阻断外界振动传入，减振效果较普通防震垫铁提升30%，效果优良控制建筑结构谐振传播，使粗、精加工各类机床可组成生产单元，适应物流技术发展；

安装灵活免打孔：无需埋设地脚螺栓，放置即装，缩短安装周期60%以上，可随时调换机床位置，取消二次安装费用，大幅降低生产线改造成本，同时不破坏地面，是机床设备安装工艺的一大改革；

调平便捷范围广：3-15mm大行程调节，顺时针旋动螺杆机床上升、逆时针下降，配合电子水平仪可速度适宜完成细致调平，操作效率提升40%；若地基高度差超调节范围，可在机床与负荷盘间增加垫片适配；

适用场景广泛：不仅适配各类数控机床，还可用于锻压机床、纺织机械、印刷机械、食品加工机械、发电机等重型设备，尤其适合柔性生产线、楼上车间等特别场景，解决无地脚安装孔设备的安装难题。

五、精度等级与质量保护

精度等级划分为精密级与普通级：精密级平面度误差≤0.01mm/m，橡胶层振动衰减率≥50%，适配五轴加工中心、超精密数控机床等对振动控制要求高的场景；普通级平面度误差≤0.03mm/m，振动衰减率≥40%，满足常规精度数控机床与通用机械的安装需求。每批三层防震垫铁按JB/T 8775-1998标准制造，出厂前均通过承载测试、振动衰减检测与水平度校准，确认无脱胶、变形、承载不足等缺陷，部分型号已获得可调节支撑机构、可测量定位垫铁等实用新型口碑。

六、规范安装与维护指南

1.安装流程（实操步骤）

①清理垫铁表面与安装面的铁屑、油污，确认三者贴合紧密无杂物；②根据机床重量与支撑点分布，均匀布置4-6块垫铁，相邻垫铁组间距宜为500-1000mm，地脚螺栓旁至少放置一组，重要支撑主轴箱、床身等关键部位；③将垫铁放入机床地脚孔下（有地脚孔设备）或直接置于机床底部（无地脚孔设备），穿入螺栓旋至与承重盘接触紧实；④用电子水平仪监测，顺时针旋动螺杆提升机床、逆时针下降，调至水平后旋紧螺母固定；⑤高速运转设备需用0.05mm塞尺检查间隙，塞入长度不超过垫铁长度或宽度的1/3。

2.维护与注意事项

①因橡胶存在蠕变现象，首先使用两星期后需复调一次机床水平，后续每3个月检查一次水平度与锁紧状态；②机床运行时避免重物撞击垫铁，防止橡胶层损伤；③长期停机时，在垫铁与机床底座间垫入防锈纸，表面涂抹防锈油，置于干燥通风处；④橡胶层若出现老化、开裂（使用年限通常为3-5年），需及时更换同规格橡胶垫，确认减振效果稳定；⑤避免在温度超过-10℃或60℃的极端环境中使用，防止橡胶层性能衰减。
