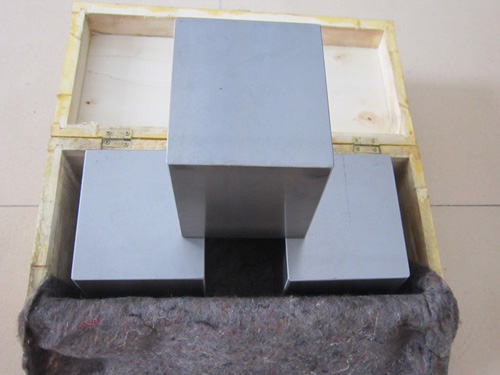

等高垫铁

等高垫铁广泛应用于机床导轨安装找平、工件划线装配、精密仪器校准、重型设备定位调试等场景，尤其适配对支撑高度一致性要求高的作业，是保护设备运行精度、工件加工质量的关键基础工具。

一、材质工艺：精度适宜与稳定性双重保护

垫铁主体选用HT200-300较高强度灰铸铁一体铸造，优良精密型号采用45#钢板锻造或GCr15轴承钢加工，材质经“高温退火+振动时效+自然时效”三重应力取消处理，内部组织致密无砂眼气孔，抗压强度达250-350MPa，单块承载能力覆盖500kg-15吨，组合使用可适配100吨级超重型设备，长期承载无长时间变形。表面经精磨+手工刮研工艺处理，工作表面粗糙度Ra≤0.8μm，同组垫铁等高误差≤0.005mm，平行度误差≤0.01mm/m，平面度误差≤0.008mm/m，确认多块同时使用时支撑面严格处于同一水平面，为定位与检测提供细致基准。所有表面经发黑、镀锌或镀铬防锈处理，耐潮湿、腐蚀，适配车间多油多尘的工作环境。

二、结构设计：等高一致与便捷使用优化

采用“长方体实心结构+精度适宜工作面”设计，区别于防震垫铁的弹性减震结构，专注于刚性等高支撑，无弹性形变影响定位精度。垫铁上下表面为平行工作面，部分型号侧面设有滑凹槽或吊装孔，方便搬运与安装定位，避免使用时滑动位移。按使用方式分为“成组式”与“单块式”，成组式通常为3块、4块或6块一组，每组等高误差严格控制在0.003-0.01mm范围内，满足不同设备支撑点数量需求；单块式可根据实际高度需求单独选配，支持多块组合拼接，灵活适配复杂支撑场景。部分精度适宜型号设有刻度标识或高度微调机构，微调精度达0.001mm，可细致补偿微小高度偏差，进一步提升定位精度。

三、标准规格与定制化适配

1.常见标准规格

50×50×20mm：单块承载力500kg，同组等高误差≤0.005mm，单块自重0.8kg

80×80×30mm：单块承载力1200kg，同组等高误差≤0.005mm，单块自重2.5kg

100×100×40mm：单块承载力2000kg，同组等高误差≤0.003mm，单块自重4.2kg

150×150×50mm：单块承载力3500kg，同组等高误差≤0.003mm，单块自重8.5kg

200×200×60mm：单块承载力5000kg，同组等高误差≤0.003mm，单块自重15.8kg

300×200×80mm：单块承载力8000kg，同组等高误差≤0.005mm，单块自重28.6kg

2.定制化服务

可根据设备型号、工件尺寸及检测需求，定制特别长宽高尺寸（大的单块尺寸可至500×300×150mm）、承载规格（大的单块承载力达15吨）及精度等级，适配较大型设备安装或超精密检测场景；针对异形设备支撑需求，可定制楔形、阶梯形等特别结构的等高垫铁，满足非平面支撑定位需求。
